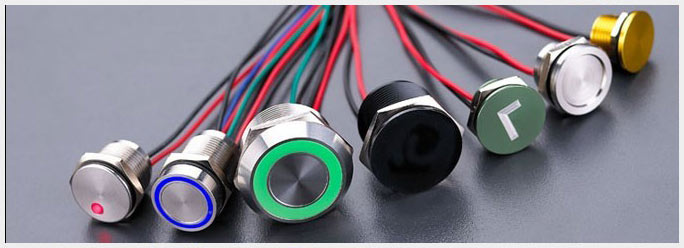

　　什么是波段开关金属按钮

　　波段转换开关：简称波段开关金属按钮，主要用在收音机，收录机，电视机和各种仪器仪表中，一般为多极多位开关。按操作方式可分为：旋转式，拨动式及杠杆式，通常应用较多的是旋转式开关。

　　波段开关金属按钮结构

　　结构特点常见的波段开关金属按钮及万用电表的换挡开关均为波段开关金属按钮，其结构有两种：一种是BBM(BreakBeforeMake)接点型，其特点是在换位时动接点先断开前接点后再接通后接点，其间有一个与前后接点都断开的状态：另一种是MBB(MakeBeforeBreak)接点型，其特点是在换位时动接点有一个与前后接点都接触的状态.然后再断开前接点，与后接点保持接触状态。在电路设计中应根据电路用途和电路安全来选择合适的波段开关金属按钮。

　　波段开关金属按钮原理

　　原理将电源开关K2闭合，再按下按钮开关K1，这时，晶体二极管V1、V2导通，继电器吸合。同时电源对电容器C充电。当K1断开后由于C已被充电，它将通过R和V1V2放电，从而维持三极管继续导通，继电器仍然吸合。经过一段时间的放电，C两极间电压下降到一定值时，不足以维持三极管继续导通，继电器才释放。从K1断开到继电器释放的时间间隔称为延时时间。它决定于R和C的大校一般C为100微法时，调节可调电阻器R可获得10秒至90秒的延时时间。
